kvvp2-22控制电缆结构

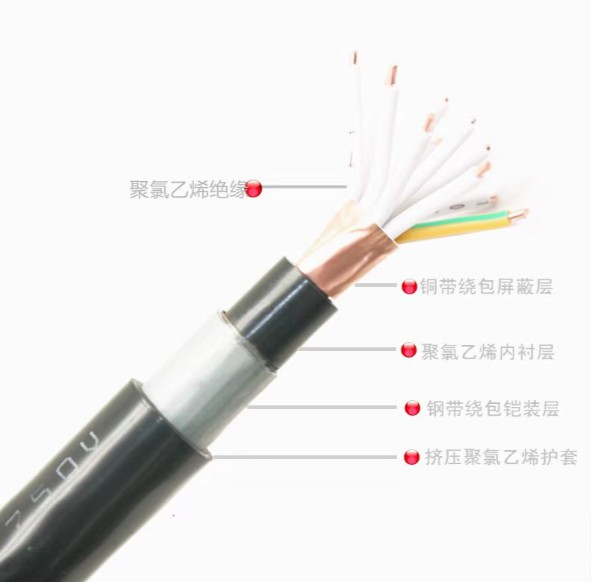

KVVP2-22控制电缆是一种具有铜带屏蔽和钢带铠装结构的控制电缆，其完整结构（从内到外）如下：

1. ‌导体层‌
   采用多股细绞无氧铜丝作为导电芯线，提供优良的导电性和机械柔韧性46。

2. ‌绝缘层‌
   导体外包裹聚氯乙烯（PVC）绝缘材料，确保电气绝缘性能稳定34。

3. ‌填充层‌
   多根绝缘线芯之间填充非吸湿性材料（如聚丙烯绳或塑料填充物），保持电缆圆整度并增强内部结构稳定性810。

4. ‌包带层‌
   用聚酯带或阻水带绕包固定线芯束，防止填充物松散812。

5. ‌屏蔽层（核心特征）‌
   采用铜带重叠绕包形成连续屏蔽层（P2结构），有效抑制电磁干扰34。

6. ‌内护套‌
   挤出聚氯乙烯（PVC）内护套包裹屏蔽层，提供初级防护并固定屏蔽结构68。

7. ‌铠装层（核心特征）‌
   覆盖双钢带间隙绕包铠装（22结构），显著提升抗压、抗拉及机械防护能力68。

8. ‌外护套‌
   最外层挤压黑色聚氯乙烯（PVC）护套，具备耐磨损、耐腐蚀及阻燃特性34。
